Kupfer-Inlay-Leiterplatten sind eine spezielle Leiterplattenlösung, bei der massive Kupfereinsätze (Inlays) direkt in die Platine integriert werden. Diese Technik wird vor allem eingesetzt, um hohe Ströme sicher zu leiten und Wärme effektiv abzuführen, was in Leistungs- und Hochstromanwendungen wichtig ist. Typische Einsatzgebiete sind etwa Leistungswandler, Automotive-Elektronik, Leistungsmodule oder Industrieantriebe.

Kurz gesagt: Kupfer-Inlay-Leiterplatten sind die Lösung, wenn Standard-Leiterbahnen für Strom- oder Wärmemanagement nicht mehr ausreichen.

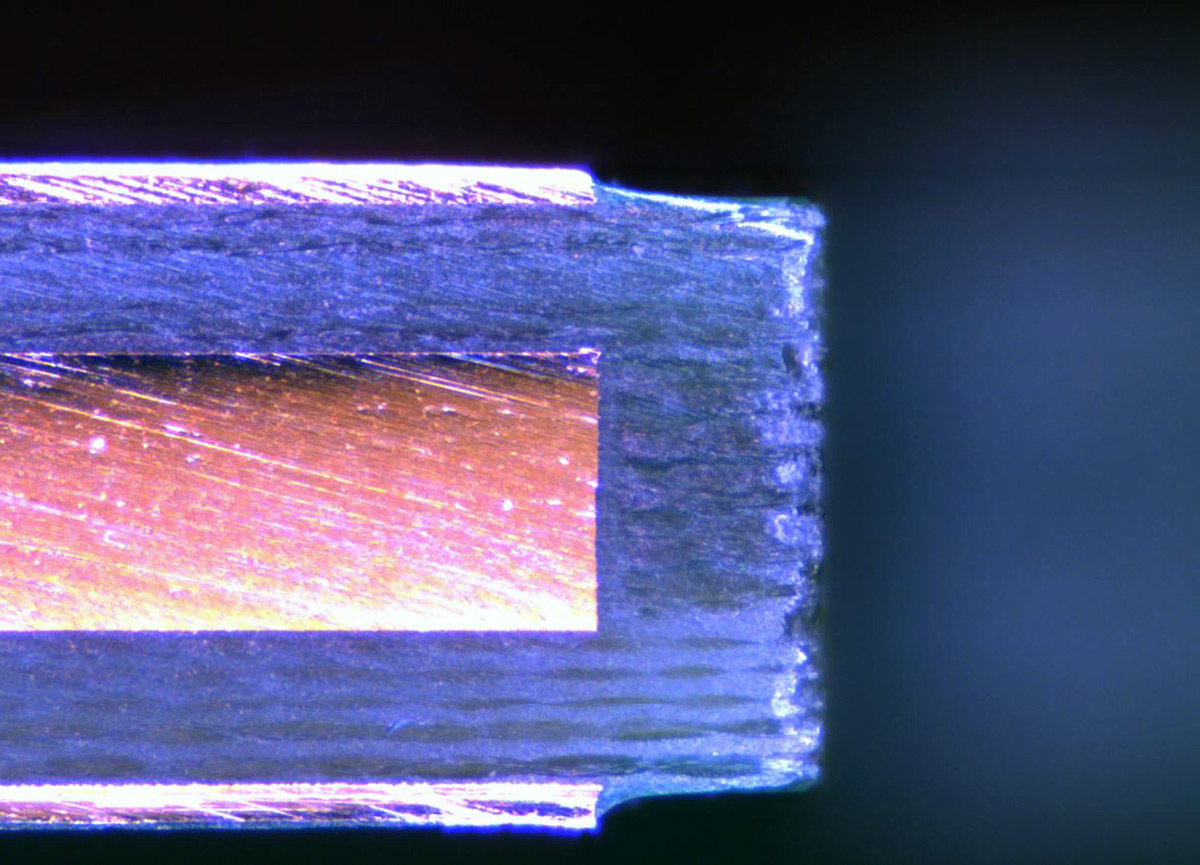

Schliffbild einer 4-Lagen-Kupfer-Inlay-Platine

Der Herstellungsprozess von Kupfer-Inlay-Leiterplatten gleicht dem von normalen Multilayern. Vor dem Verpressen müssen allerdings die Inlay-Bereiche (“Taschen”) in den Innenlagen ausgefräst werden. Entsprechend gleich geformte Kupfer-Teile werden hier nun manuell eingesetzt.

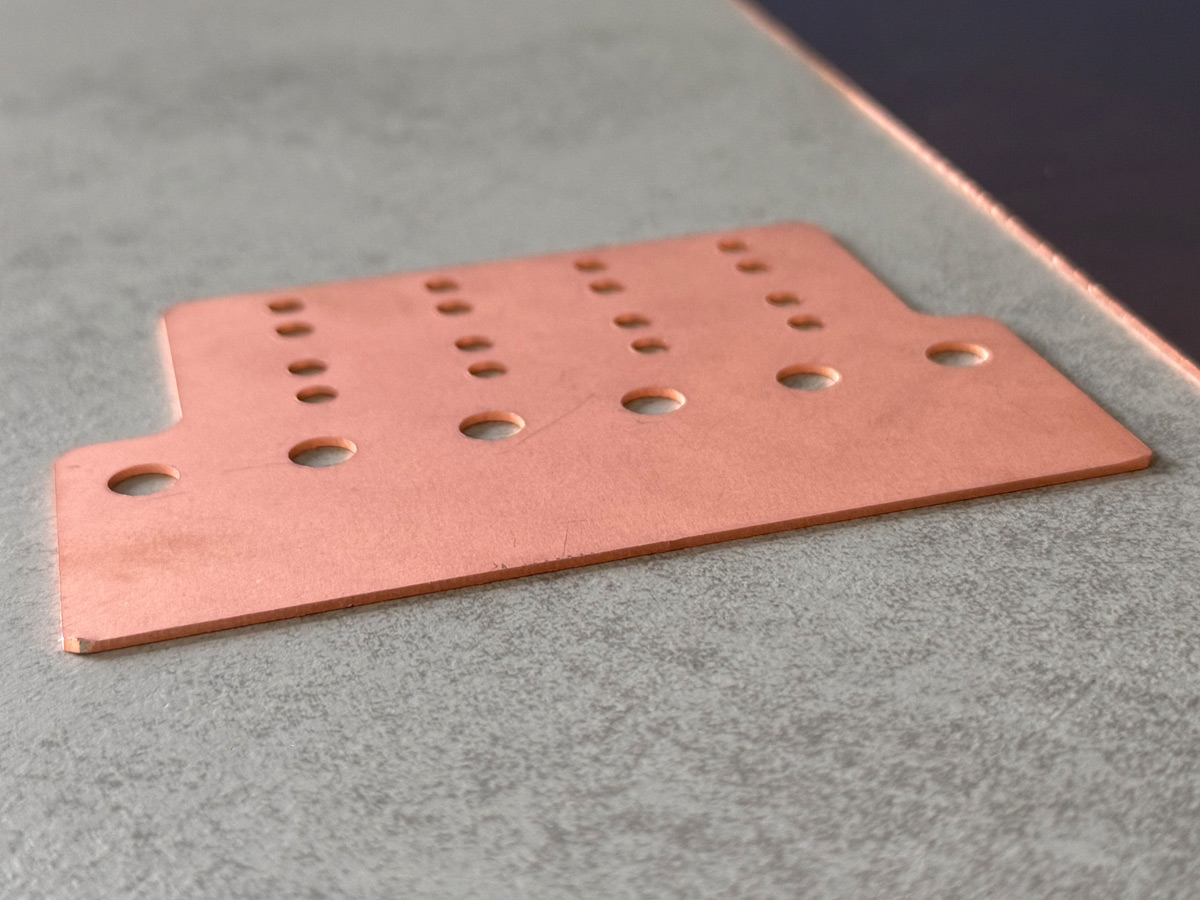

Vorgefräste Vollkupferplatte

Mehrere Prepregs mit höherem Harzanteil sorgen während des Verpressens dafür, dass die Kupfer-Inlays exakt fixiert sind und die Spalten zur Innenlage mit Harz vollständig gefüllt sind.

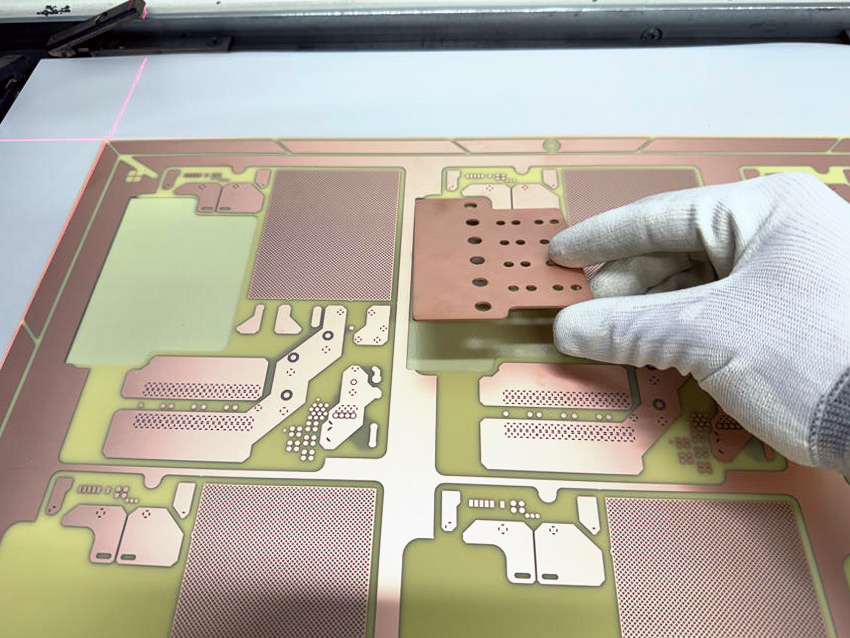

Vollkupferplatte beim Einsetzen in die "Taschen"

Nach dem Verpressen wird die Leiterplatte konventionell weiter produziert. Durchkontaktierungen in die Kupfer-Inlays sind selbstverständlich möglich.
