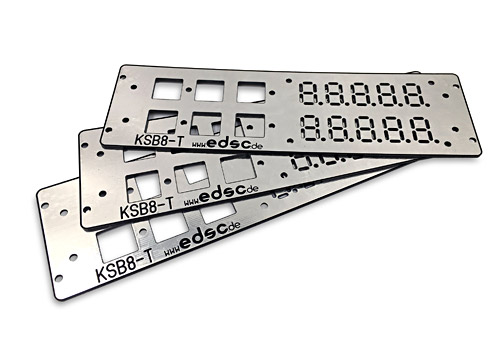

Schwarze FR4 Leiterplatten
Wozu brauche ich schwarzes FR4?
Neben dem schlichten sowie „coolen“ Aussehen in vollschwarz (inkl. Kanten) ist es in einigen Fällen wichtig, störendes Licht von elektronischen Komponenten fernzuhalten. Hierzu zählen zum Beispiel bestimmte Sensoren. Durch schwarzen Lötstopplack besteht die Möglichkeit, ähnliche Effekte zu erreichen. Dabei ist jedoch zu bedenken, dass das Licht durch die etwas größeren Freistellungen in der Maske neben den Pads in den Träger eindringen und auf der anderen Seite auf ähnlichem Wege wieder austreten kann. Je empfindlicher die Schaltung oder der Sensor auf Licht reagiert, desto eher sollten Sie daher zu schwarzem FR4 greifen. Nur hier ist das gesamte Substrat lichtundurchlässig.
Wie sind die Eigenschaften des Materials?
Das Material ist mit herkömmlichen FR4 vergleichbar und hat eine UL-Zulassung. Allerdings ist die fertig hergestellte Leiterplatte durch uns nicht mit UL kennzeichenbar, da dieses Material im zugelassenen Prozess nicht mit einbezogen wurde. Es hat einen Standard-TG von 130°C. Die Verarbeitung und auch die Designregeln des Layouts entsprechen üblichen Standardleiterplatten.
Ist das Material bei Leiton stets verfügbar?
Ja, Standarddicken von schwarzem FR4 sind Lagerware. Sonderdicken können kurzfristig bestellt werden.
Ab Lager verfügbar sind:
| Materialdicke | End-Kupferdicke | Eigenschaften |
|---|---|---|
| 0,60 mm | 35µm | FR4 schwarz, TG130°C |
| 1,00 mm | 35µm | FR4 schwarz, TG130°C |
| 1,55 mm | 35µm | FR4 schwarz, TG130°C |
Schwarzes FR4-Basismaterial ist ebenfalls aus Asien für Serien verfügbar. Bei Interesse senden wir Ihnen gerne einige Muster zu. Bitte beachten Sie, dass Multilayer nur mit schwarzen Innenlagen möglich sind. Das verwendete Prepreg wäre konventionell. Dadurch würde das Material weiterhin im Kern lichtundurchlässig sein, jedoch verlöre es sein schwarzes Erscheinungsbild außen, da dort normale Prepregs verpresst sind.
Gibt es auch andere Farben als schwarz?
Jein. Es gibt auch andere Farben (blau, rot usw.), die wir jedoch nicht anbieten. Da die anderen Farben zum Großteil keinen technischen Zweck erfüllen, sondern hauptsächlich nur Designaspekte haben, sind diese sehr schwer verfügbar und daher sehr teuer. Daher empfehlen wir Ihnen einfach einen farbigen Lötstopplack zu wählen.
