Qualitätssicherheit - QS, 100%-Prüfung & AQL
Alle Leiterplatten aus Asien werden in einer eigenen, von LeitOn gemanagten Qualitätssicherung vor Ort geprüft und verpackt. Dadurch können individuelle Prüfvorgaben umgesetzt und deren Durchführung garantiert werden. Abweichungen werden frühzeitig festgestellt und können schnell, direkt und lokal gelöst werden.
Qualitätsansprüche in Westeuropa können bekanntlich von denen in Asien abweichen. Daher werden alle Leiterplatten zu 100% visuell nach unseren Vorgaben und Richtlinien von eigenem Personal geprüft, die oft strenger als die zugrundliegenden IPC-Normen sind. Diese Unabhängigkeit vom Hersteller bei gleichzeitig lokaler Präsenz erklärt, warum unsere Handelswaren dem Direktbezug in Qualität und Beständigkeit oft überlegen sind. Neben visuellen Kontrollen finden weitere Stichprobenprüfungen statt.
Tests & Prüfungen im Überblick

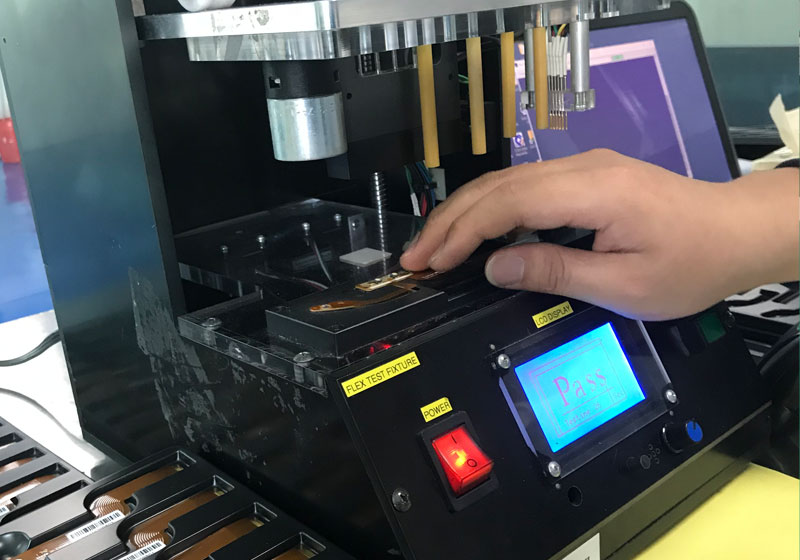

| 100% Elektrischer Test | Test auf Kurzschlüsse und offene Verbindungen |
|---|---|
| 100% visuelle Kontrolle | Lack auf Pads, Oberflächenbenetzung, Kratzer und mechanische Beschädigungen, Unregelmäßigkeiten, Bohr- und Fräsbild, Leiterbahneinschnürungen, Ätzfehler, etc. |
| Löttest | Lötbarkeitstest per Hand, „Solder-Pot“ und Reflow-Ofen |
| Lochtest | Bohrungsvermessung mittels Prüfstiften |
| Klebeband-Test | Haftfestigkeit von Lötstopplack und Kupfer |
| Schliffbilder | Kupferhülsendicke, Lagenaufbau, Kupferdicken in Innen- und Außenlagen |

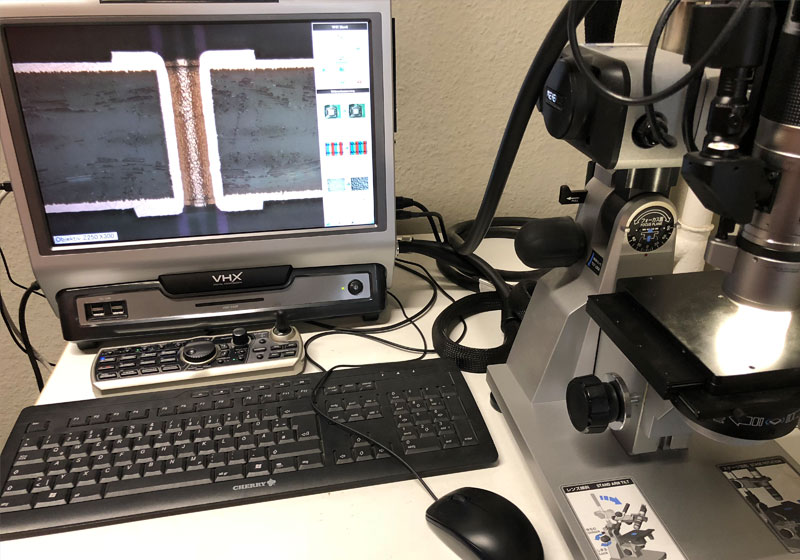

| Mikroskopie | Ätzfüße und Leiterbahntopgraphie |
| Vermessung | Dimensionen und Objektabstände |
| Elektrische Messungen | Impedanz-, Widerstands- und Induktivitätsmessungen |
Auf Wunsch können die genannten Prüfungen umfangreich und individuell dokumentiert und mit den Leiterplatten mitgeliefert oder als PDF zugeschickt werden.
Protokolle und Dokumentation im Überblick:
- Erstmusterprüfberichte
- Schliffbildberichte
- Dimensions-Messberichte
- ID/Label-Anbringung
- VDA 2.0 / PPAP
- Individuelle Prüfberichte nach Vorgabe

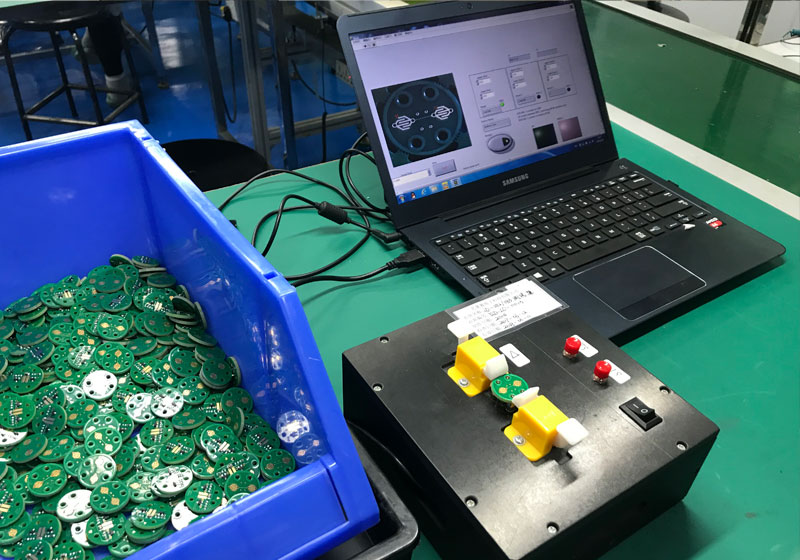

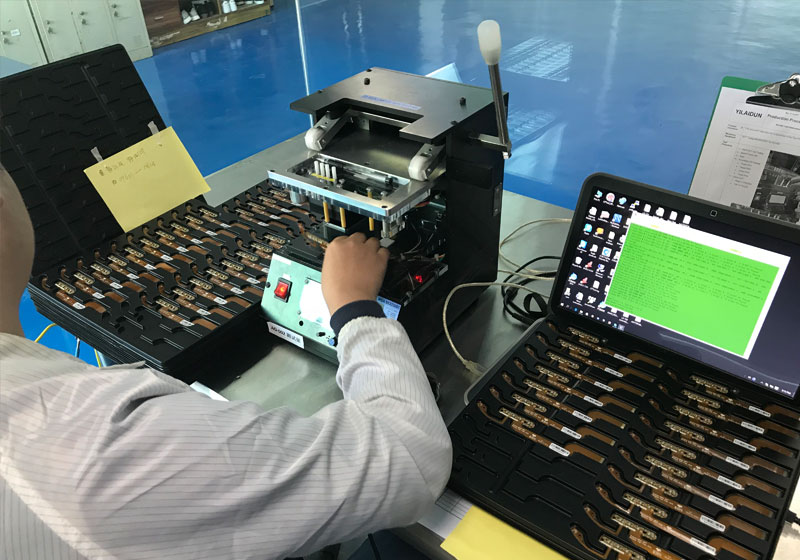

Eindrücke
